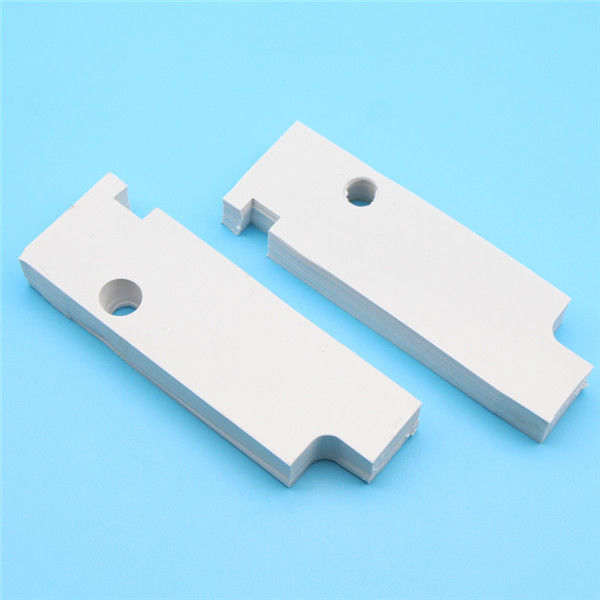

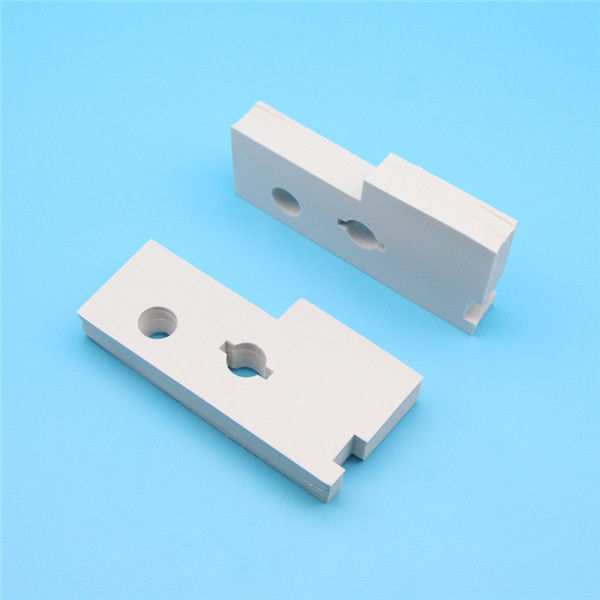

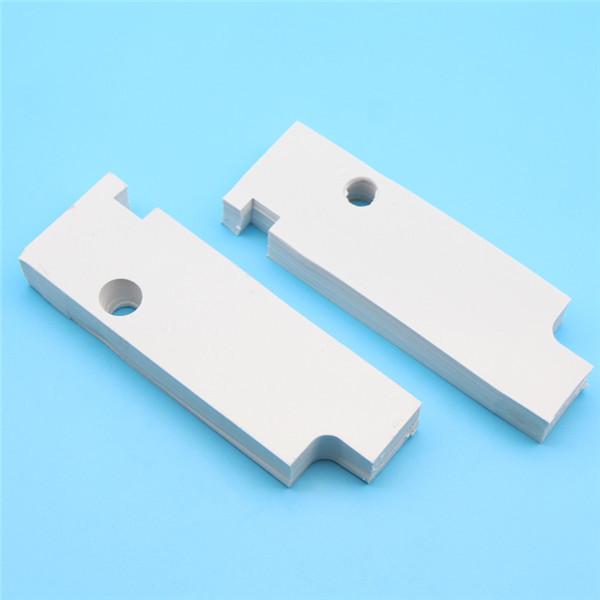

ग्रे 3W / M.K 5.5Kgf / Cm2 थर्मल प्रवाहकीय सिलिकॉन पैड

एलईडी प्रकाश व्यवस्था के लिए 3W / एमके ग्रे सिलिकॉन प्रवाहकीय कार्बन थर्मल पैड

हीट ट्रांसफर थर्मल पैड विवरण

1. गर्मी पैड को हीट जनरेटिंग और कूलिंग डिवाइस के बीच हीट ट्रांसफर को पूरा करने के लिए हीट ट्रांसफर गैप फिलर के रूप में तैयार किया जाता है।

2. त्वचीय पैड भी इन्सुलेट और विरोधी भिगोना है और अंतराल सील कर सकते हैं

3. अलग मोटाई रेंज और विभिन्न आवश्यकताओं के लिए तापीय चालकता।

हीट ट्रांसफर थर्मल पैड फीचर्स

1. त्वचीय चालकता: 3.0 w / mk

2. आकार उपलब्ध: 200mm x 400mm, 300mm x 300mm, विशेष आकार प्रदान किया जा सकता है

3.Insulation

4. विद्युत पृथक

5.फल निवृत्ति: वि ० दे ०

6.Flexible

7. रंग: रंगीन है

8. सामान्य चालकता: 0.5W / MK, 1.0W / MK, 1.5W / MK, 2.0W / MK, 2.5W / MK, 3.0W / MK, 4.0W / MK

9.हार्डनेस: 30 शोर सी, 40 शोर सी (नियमित), 60 शोर सी

हीट ट्रांसफर थर्मल पैड फीचर्स

हीट ट्रांसफर थर्मल पैड एप्लीकेशन

1. बिजली की आपूर्ति, पाउडर इन्वर्टर उत्पाद, गर्मी मॉड्यूल है

2. डीवीडी, वीसीडी, सीपीयू, आईसी, एमओएस भरने की सामग्री

3. एलईडी, एलसीडी-टीवी, पीसी, नोटबुक, टेलीकॉम डिवाइस

4. के लिए इलेक्ट्रॉनिक उत्पाद जैसे लैपटॉप, मोटर, नियंत्रण बोर्ड, सौर, चिकित्सा, मोटर वाहन, स्मार्ट फोन, वायरलेस डिवाइस आदि

हीट ट्रांसफर थर्मल पैड एप्लीकेशन मोड

1. पीसीबी और गर्मी सिंक के बीच भरना

2. आईसी और गर्मी सिंक या बाहरी आवरण के बीच भरना

3. आईसी और अन्य शीतलन सामग्री के बीच भरना

गर्मी हस्तांतरण थर्मल पैड भौतिक संपत्ति:

उत्पाद के गुण

उत्पाद विवरण

उत्पाद व्यवहार्यता

आवेदन दिशानिर्देश

1.) सब्सट्रेट सतहों टेप आवेदन से पहले साफ और शुष्क होना चाहिए।Isopropyl शराब (isopropanol) एक प्रकार का वृक्ष मुक्त पोंछ या झाड़ू के साथ लागू धूल या उंगली प्रिंट जैसे सतह संदूषण को दूर करने के लिए पर्याप्त होना चाहिए।"डिनायटर्ड अल्कोहल" या ग्लास क्लीनर का उपयोग न करें जिसमें अक्सर तैलीय घटक होते हैं।टेप लगाने से पहले सतह को कई मिनट तक सूखने दें।अधिक आक्रामक सॉल्वैंट्स (जैसे एसीटोन, मिथाइल एथिल केटीन (MEK) या टोल्यूनि) को भारी संदूषण (तेल, मशीन तेल, सोल्डर फ्लक्स, आदि) को हटाने के लिए आवश्यक हो सकता है, लेकिन ऊपर वर्णित के रूप में एक अंतिम आइसोप्रोपेनॉल पोंछना चाहिए।

नोट: प्राइमर और सॉल्वैंट्स का उपयोग करते समय निर्माताओं की सावधानियों और निर्देशों को पढ़ना और उनका पालन करना सुनिश्चित करें।

2.) अपने आवेदन के दौरान टेप के नीचे हवा के प्रवेश की संभावना को कम करने में मदद करने के लिए एक निचोड़, रबर रोलर या उंगली के दबाव के साथ एक मामूली कोण पर टेप को एक सब्सट्रेट पर लागू करें।पहले सब्सट्रेट पर टेप की स्थिति के बाद लाइनर को हटाया जा सकता है।

3.) सब्सट्रेट के लिए टेप के साथ सब्सट्रेट सतहों का एक अच्छा गीला सुनिश्चित करने के लिए संपीड़न लागू करके भाग को इकट्ठा करें।दबाव का उचित अनुप्रयोग (दबाव की मात्रा, समय लागू, तापमान लागू) भागों के डिजाइन पर निर्भर करेगा।कठोर सब्सट्रेट को हवा के प्रवेश के बिना बंधन में लाना अधिक कठिन होता है क्योंकि अधिकांश कठोर भाग समतल नहीं होते हैं।मोटे टेप के उपयोग से कठोर सब्सट्रेट के गीलापन में वृद्धि हो सकती है।लचीले सब्सट्रेट को वायु के फंसने के बारे में बहुत कम चिंता के साथ कठोर या लचीले भागों में बांधा जा सकता है क्योंकि एक लचीला सब्सट्रेट अन्य सब्सट्रेट के अनुरूप हो सकता है।
